一、捷宇视频展台工作模式

1.1联机操作

方式一:用双头USB2.0 公对公数据线连接电脑,使用教学助手软件

方式二:展台VGA-in端口连接电脑主机, VGA-out端口连接显示器,长按键盘“展台/联机”按键可切换屏幕

1.2脱机操作

方式一:用HDMI连接线连接投影仪或显示器

方式二:用VGA线连接投影仪或显示器

二、捷宇视频展台软件安装与卸载

2.1电脑系统要求

处理器800MHz以上,512M以上内存。

电脑配置USB2.0或外接USB2.0接口。

Windows 2000(SP4)/2003/XP/Vista/7/10

Microsoft Direct X9.0或以上版本

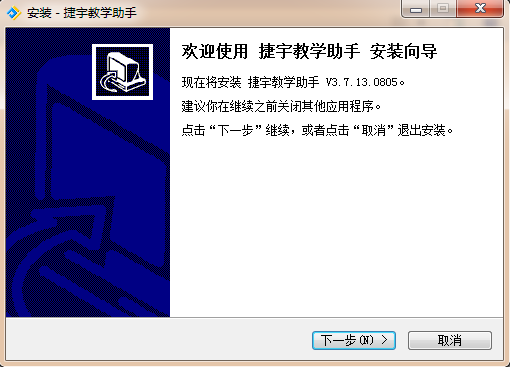

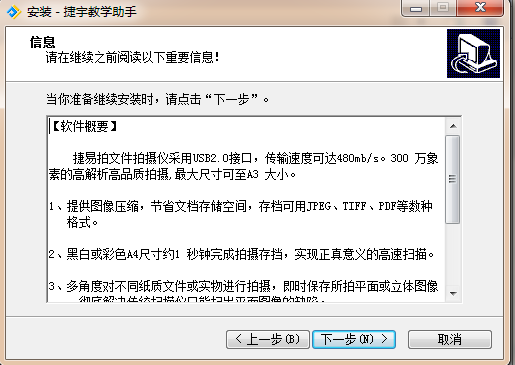

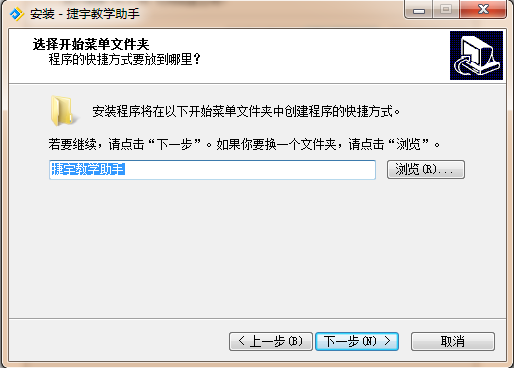

2.2软件安装

点击捷宇视频展台使用说明_视频展台操作方法进行软件安装

捷宇视频展台使用说明_视频展台操作方法

点击【下一步】

捷宇视频展台使用说明_视频展台操作方法

点击【下一步】

捷宇视频展台使用说明_视频展台操作方法

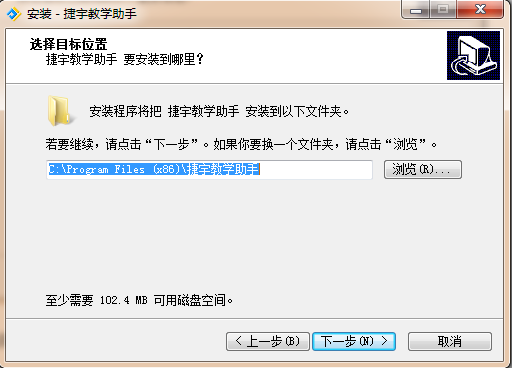

请选择安装路径

捷宇视频展台使用说明_视频展台操作方法

点击【下一步】

捷宇视频展台使用说明_视频展台操作方法

点击【下一步】

捷宇视频展台使用说明_视频展台操作方法

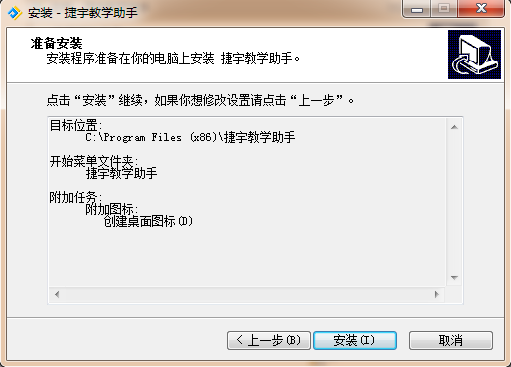

点击【安装】

捷宇视频展台使用说明_视频展台操作方法

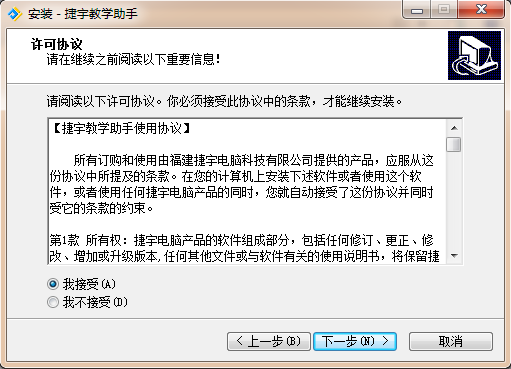

点击【接受】

捷宇视频展台使用说明_视频展台操作方法

点击【完成】

捷宇视频展台使用说明_视频展台操作方法

2.3软件卸载

(1)卸载捷宇教学软件

(2)进入windows控制面板,点击安装和卸载程序

(3)在控制面板中,卸载或更新程序中找到

捷宇视频展台使用说明_视频展台操作方法

点击卸载或选择安装程序中【捷宇视频展台使用说明_视频展台操作方法】,按【下一步】按钮,并按照提示完成步骤。

三、捷宇视频展台软件操作界面说明

3.1 主窗口

捷宇视频展台使用说明_视频展台操作方法

3.2 菜单键说明

3.2.1 设置

点击设置,出现下面的界面

捷宇视频展台使用说明_视频展台操作方法

文件存储了路径:设置文件的存储路径,默认保存于D:\\JYHelp

关于:软件的名称、版本号以及版权所有

退出:退出教学助手应用软件

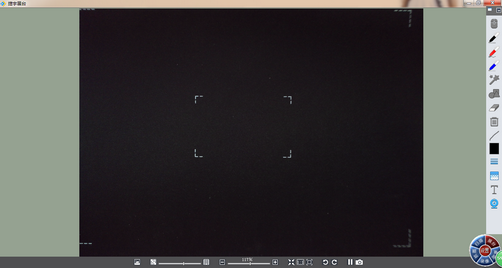

3.2.2 展台

展台界面:

捷宇视频展台使用说明_视频展台操作方法

点击捷宇视频展台使用说明_视频展台操作方法菜单,出现下面的界面

捷宇视频展台使用说明_视频展台操作方法

视频设备:选择需要打开的视频设备,显示在预览区中

帧率:可自行选择帧率,默认10帧/秒

文件存储路径:可对图像的存储路径进行选择

新建页:新建一个空白页

删除:对展台中操作的内容进行删除操作

清空:将预览区操作过所有内容清空

关于:软件的版本号

退出:退出展台界面

捷宇视频展台使用说明_视频展台操作方法:最小化操作栏

捷宇视频展台使用说明_视频展台操作方法:取消,不需要用到画笔,橡皮擦时点击

捷宇视频展台使用说明_视频展台操作方法:画笔1,,默认黑色画笔,画横线

捷宇视频展台使用说明_视频展台操作方法:画笔2,默认红色画笔,画曲线

捷宇视频展台使用说明_视频展台操作方法:画笔3,默认蓝色画笔,画虚线

捷宇视频展台使用说明_视频展台操作方法:闪笔,画完后2秒消失

:选择后弹出下面的界面

捷宇视频展台使用说明_视频展台操作方法

捷宇视频展台使用说明_视频展台操作方法:选择键,将在预览区中操作的内容进行移动,放大,缩小

捷宇视频展台使用说明_视频展台操作方法:矩形,在视频预览区画出矩形

16.png:圆形,在视频预览区中画圆形

17.png:椭圆形,在视频预览区中画椭圆形

18.png:三角形,在视频预览区中画三角形

19.png:文字,可在视频预览区中输入文字

20.png:橡皮擦,对视频预览区中的操作内容进行擦除

21.png:清空,将预览区操作过所有内容清空

22.png:线形,可选择直线,曲线,虚线

23.png:颜色,可改变画笔、闪笔,文字的颜色

24.png:粗细,设置横线,曲线,虚线,图形的线条粗细

25.png:透明度,对横线,曲线,虚线,图形,文字的透明度进行设置

26.png:字号,设置输出的文字的大小

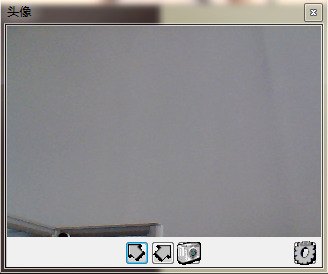

27.png:头像,启动人像副摄像头进行人像拍摄,点击弹出下面的界面


29.png:画面向左旋转90度

30.png:画面向右旋转90度

31.png:拍照

32.png:设置,可对设备,分辨率进行设置

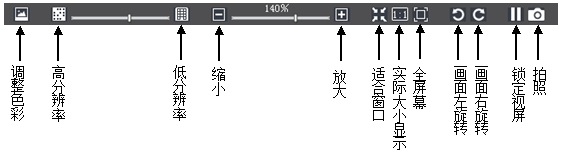

  (1)调整色彩:对对比度、亮度、饱和度以及对焦进行设置,对焦按钮只针对自动对焦产品,不是自动对焦产品,此功能无效

  (2)高分辨率、低分辨率:对图像的分辨率进行设置

  (3)缩小、放大:对视频预览区的文件进行缩小放大处理

  (4)适合窗口:调整视频大小以适合屏幕

  (5)实际大小显示:显示视频的实际大小

  (6)全屏幕:全屏显示视频区域

  (7)画面左旋转:画面向左旋转90度

  (8)画面右旋转:画面向右旋转90度

  (9)锁定视屏:移动展台上面的文件,视频预览区不发生变化

  (10)拍照:将显示在视频区域的文件,内容拍照

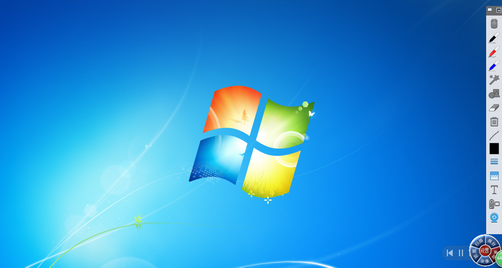

3.2.3 桌面

桌面界面


释放电脑桌面,多一个工具栏,可展示电脑中预先准备好的文档,工具栏与展台界面的工具栏是一样的功能,可对预先准备的文档进行标注,擦除,拍照操作。

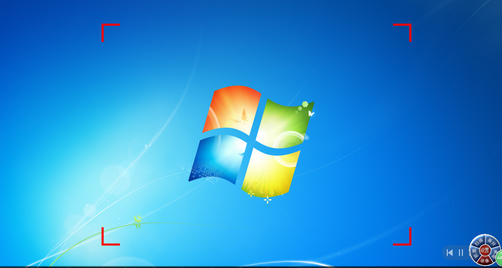

3.2.4 录像

录像界面

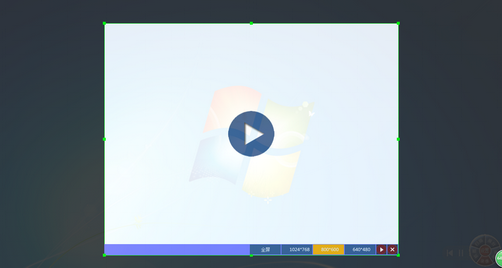

3.png:点击这个按钮,开始录像,录像界面如下


5.png:全屏的方式录屏,录屏的范围是电脑的整个桌面大小

6.png:设置录屏的帧宽度是1024,帧高度是768

7.png:设置录屏的帧宽度是800,帧高度是600

8.png:设置录屏的帧宽度是640,帧高度是480

9.png:开始录屏

10.png:取消录屏

录像开始,录像按钮转成停止按钮,点击停止按钮停止录像


停止按钮转成录像按钮,背景从红色变成蓝色,说明已经停止录屏

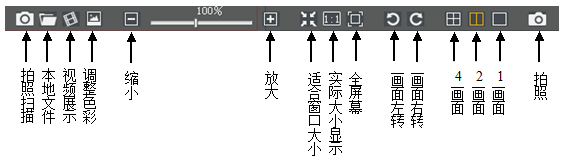

3.2.5 对比

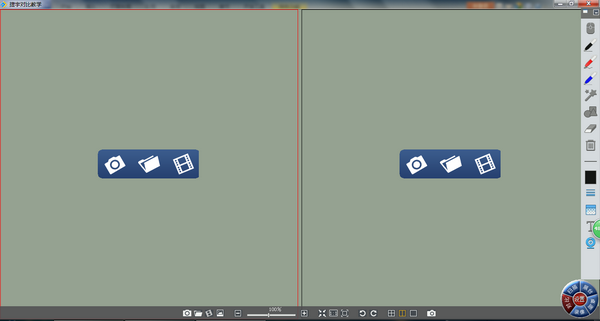

对比界面

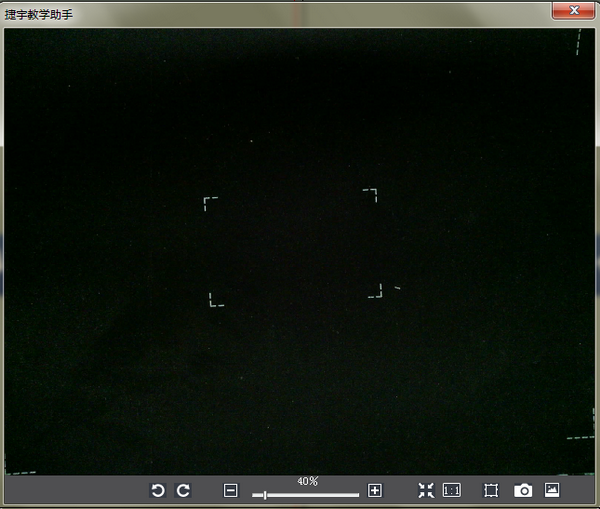

2.png:拍照扫描,将拍好的图片显示在预览区中,点击拍照扫描按钮出现以下界面



4.png:画面左转90度

5.png:画面右转90度

6.png:对视频预览区进行缩小操作

7.png:对视频预览区进行放大操作

8.png:视频预览区调整成适合窗口的大小

9.png:实际大小显示视频预览区

10.png:截取拍摄区域

11.png:拍照,将拍好的图片显示在对比界面的预览区中

12.png:调整色彩,对亮度、对比度、饱和度、对焦进行调整,对焦按钮只针对自动对焦产品,不是自动对焦产品,次功能无效

13.png:本地选择,选择本地的图片显示在预览区中

14.png:视频展示,以视频的方式展示文件

工具栏与展台界面的工具栏是一样的功能,可对对比中的文档进行标注,擦除,拍照操作


3.2.6 扫描

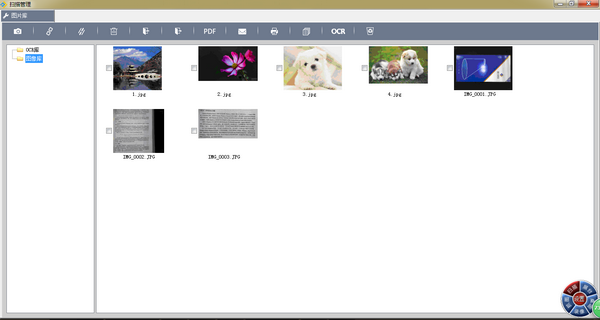

1.文档管理界面

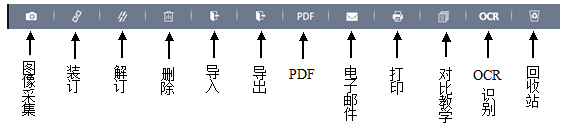

2.文档管理工具条


(1)图像采集:进入图像采集界面

(2)装订:将所选中的多张图片生成扎堆文件

(3)解订:将所选中装订起来的文件解压,还原成多个文件

(4)删除:将所选中的文件移入回收站

(5)导入:将系统磁盘中的文件导入到文档管理界面

(6)导出:将所选的文件导出到系统磁盘

(7)PDF:将所选中的文件生成PDF文件

(8)电子邮件:将所选的文件以附件的形式打开电子邮件

(9)打印:将选中的文件通过打印机打印出来

(10)对比教学:可建立白板或者选择图片,并在白板或者图片上进行批注,例如画线、画基本图形,输入文字等

(11)OCR识别:将选中的图片(图片必须带文字),识别成可编辑的文档

(12)回收站:存放删除的文件

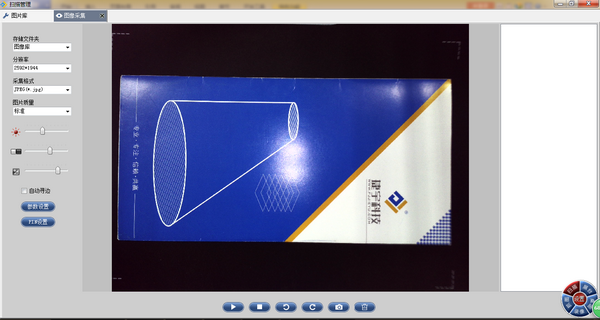

3.图像采集


4.png:设置采集到的文件存放的文件夹

5.png:设置图片的分辨率

6.png:设置图片的格式,可选择JPG、PNG、BMP、TIF格式

7.png:设置图片的质量,可选择极佳、高、标准、差

8.png:设置图片的亮度

9.png:设置图片的对比度

10.png:设置图片的曝光度

11.png:设置是否自动寻边

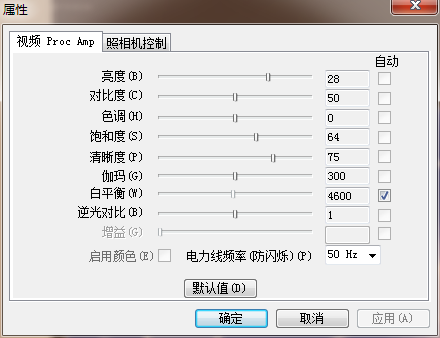

12.png:点击参数设置,弹出下面的界面


可对视频亮度、对比度、色调、饱和度、清晰度、曝光值进行设置。

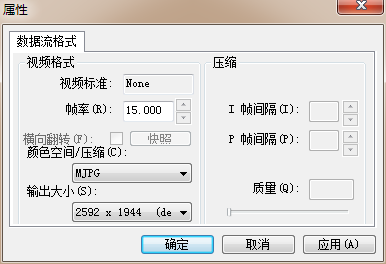

14.png:点击PIN设置,弹出下面的界面


可对图像分辨率,帧率进行设置

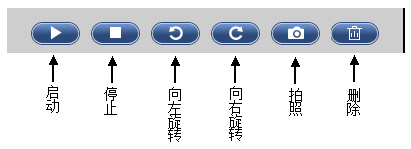

(1)启动:显示视频

(2)停止:关闭视频的显示

(3)向左旋转:视频预览区向左旋转90度

(4)向右旋转:视频预览区向右旋转90度

(5)拍照:将视频预览区的内容拍成图片

(6)删除:删除图片

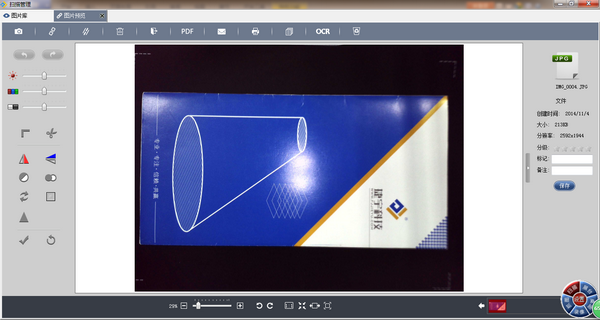

4.图像处理

在图片库中双击图片进行图片预览,可对图片进行处理


18.png:撤销上一步对图像的操作

19.png:恢复撤销的图像处理操作

20.png:对图像的亮度进行调整

21.png:对图像的饱和度进行调整

22.png:对图像的对比度进行调整

23.png:自动去除黑边并矫正有效图像

24.png:对图像进行裁剪操作

 25.png:对图像进行水平翻转

 26.png:对图像进行垂直翻转

 27.png:将图像转化转灰度形式

 28.png:将图像进行二值化处理

 29.png:将图像进行反相处理

 30.png:将图像进行浮雕处理

 31.png:将图像进行锐化处理


33.png:向左向右切换图像

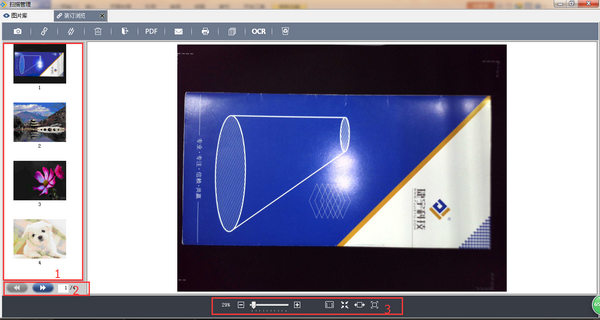

5. 装订浏览


1区域:装订在一起的图像的预览

2区域:切换上一张或者下一张图像预览

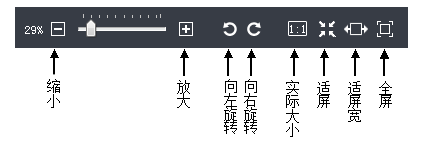

3区域:对当前图像进行缩小、放大、实际大小、适合屏幕、适合屏宽以及全屏预览

6. 对比教学

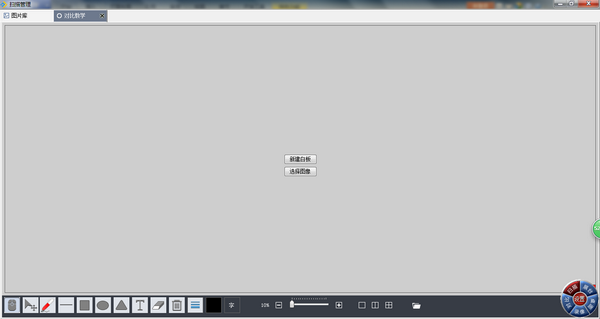

对比教学界面

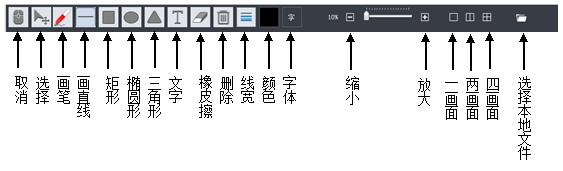

对比教学工具条


7. OCR识别

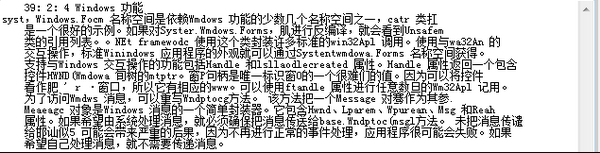

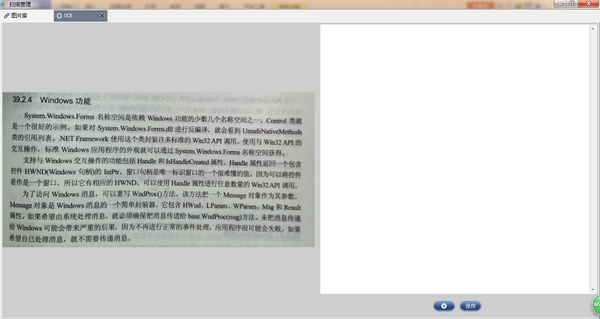

38.png:识别,将左边的图片识别成可编辑的文档,识别结果如下,可对识别后的文档进行增、删、改操作;


40.png:将识别,或者增、删、改后的文档进行保存操作,保存成txt格式的文档,在图像库中的OCR库中可以看识别后的文档,也可修改文档、删除文档。

第四章 脱机操作说明

4.1使用说明

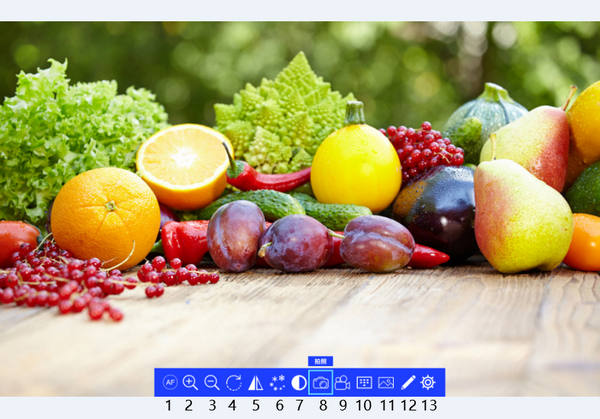

4.1.1主窗口


1.自动对焦:实现自动对焦

2.放大:进行图片的放大

3.缩小:进行图片的缩小

4.旋转:镜头角度翻转,每次旋转90°

5.镜像:上下、左右、上下左右翻转

6.冻结:冻结下屏幕瞬间

7.对比:选择已有照片进行图像对比

8.拍照:需插SD卡

9.录像:需插SD卡

10.预览:查看已拍照片和录像

11.画中画:选择已有图片,进行比较

12.批注:相当于白板功能

13.设置:对视频参数、辅助灯和像素灯设置

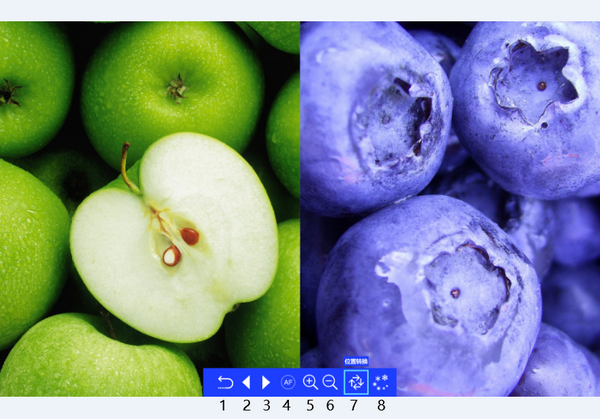

4.1.2对比使用

点击主界面对比,进入对比二级界面


选择对比画面,进入三级界面


1.返回:返回二级界面

2/3:向前或向后跟换参考画面

4.自动对焦

5/6:放大缩小选择的界面

7.位置转换:转换两幅图对比位置,可上下对比和左右对比

8.冻结:冻结界面

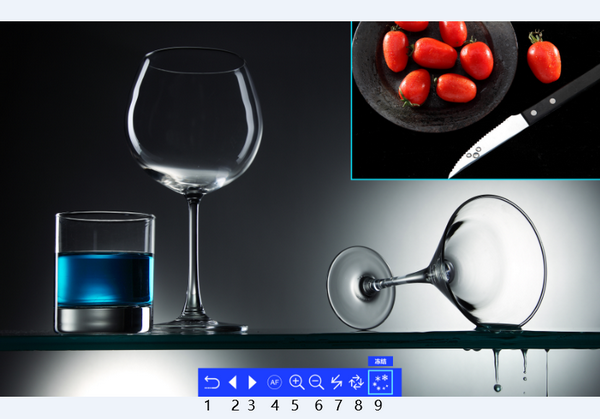

4.1.3画中画使用

点击主界面画中画,进入二级界面(同4.1.2对比二级界面),选择完对比图片后,进入三级界面


7.互换界面:互换界面位置

其余操作同4.1.2对比三级界面操作

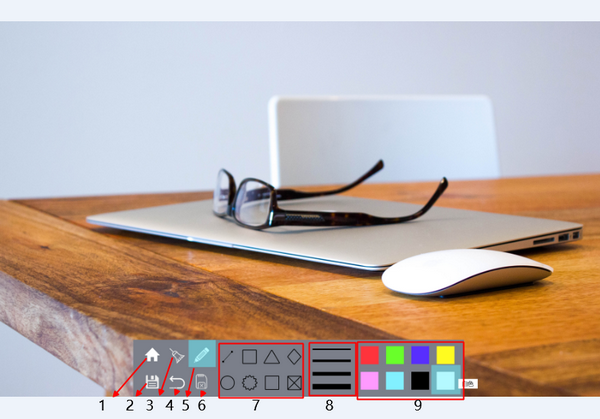

4.1.4批注

点击主界面批注,进入二级界面


1.返回主界面

2.保存界面

3.清空界面批注

4.撤销上次操作

5.画笔

6.橡皮檫

7.画图工具

8.线粗细

9.颜色选择

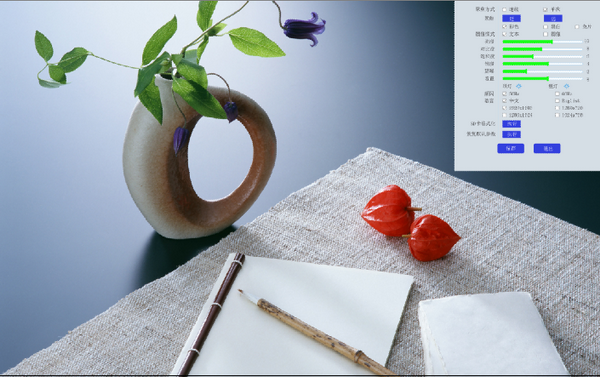

4.1.5设置操作

点击主界面设置,进入二级界面,


1.聚焦方式:连续和单次二选一

2.聚焦远近:近和远二选一

3.拍照画面:彩色、黑白和负片三选一

4.图像模式:文本和图像单选或不选,选完后,图像参数(亮度、对比度、饱和度、锐度、降噪和音量)会有相应的默认值,也可自行对图像参数进行调整。

5.顶灯:一级调光

6.壁灯:三级调光

7.防闪烁:50Hz/60Hz二选一

8.语种选择:中英文二选一

9.像素选择:1920*1080、1280*720、1280*1024和1023*768四选一

10.格式SD卡操作和恢复默认参数:参数修改后,要先保存,在退出

第五章 故障及解决方法、注意事项

5.1软件不能打开解决方法:

(1)查看电源是否打开,硬件是否是配套的捷宇高拍仪设备。

(2)检查USB 线两端是否连接正常。

(4)到捷宇高拍仪官方网站下载最新软件,或直接与我们客服联系。

5.2注意事项:

(1)说明书格式为PDF,若不能打开,请安装PDF阅读器。

(2)台式电脑请尽量使用主机箱后置的USB接口,为提供稳定电源的目的。

(3)需要从电脑上拆离捷宇高拍仪设备时,请先关闭捷宇高拍仪应用软件,再关闭电源,最后拔出USB线,如果非正常拔插捷宇高拍仪设备,造成电脑无法识别,请重启电脑。

5.3产品使用建议:

本产品在环境光线充足、均匀的条件下使用效果更佳。
